4. Rotor principal e cabeça STARFLEX
O rotor principal é um dos sistemas mais característicos do AS350. É responsável pela produção da força aerodinâmica necessária à sustentação e também participa diretamente dos movimentos de subida, descida, avanço, recuo e deslocamento lateral.

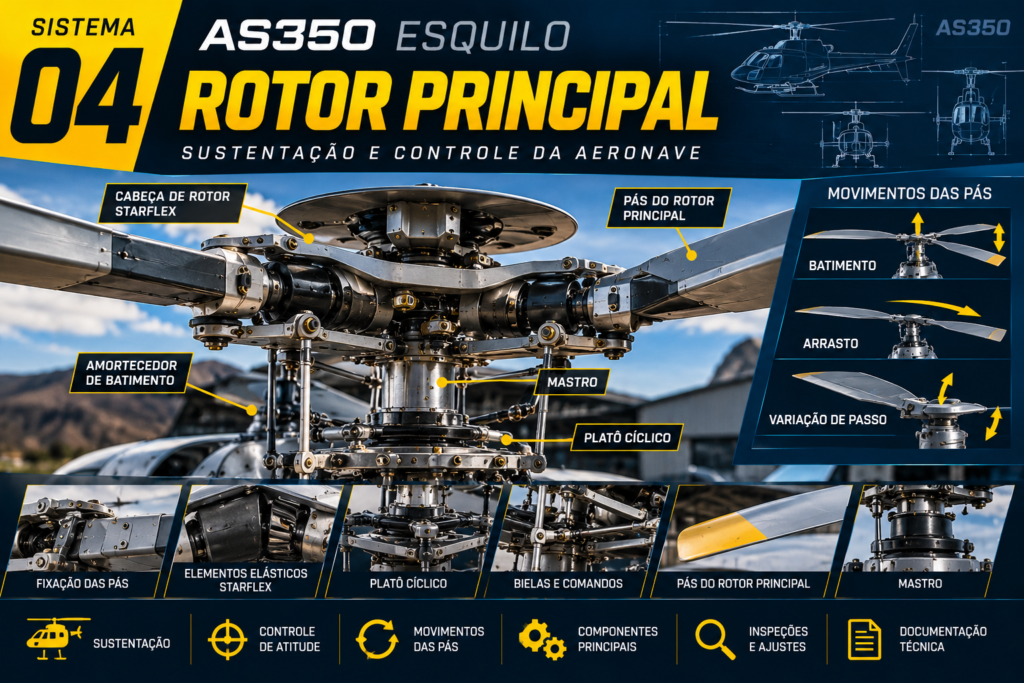

Cabeça do rotor STARFLEX
Um dos elementos marcantes da família AS350 é a cabeça de rotor STARFLEX, cuja concepção utiliza elementos flexíveis para permitir os movimentos necessários das pás durante a rotação.
Movimentos fundamentais das pás
Durante a operação, as pás estão sujeitas a movimentos e variações associados à aerodinâmica do rotor, entre eles:
- batimento;
- arrasto;
- variação de passo.
Principais componentes relacionados
- pás do rotor principal;
- cabeça STARFLEX;
- mastro;
- platô cíclico;
- bielas e elementos da cadeia de comando.
Balanceamento e tracking
O comportamento dinâmico das pás depende de condições adequadas de balanceamento e trajetória. O conceito de tracking está relacionado à verificação da trajetória das pás durante a rotação, sempre segundo os procedimentos e limites estabelecidos pelo fabricante.
Qualquer intervenção nesse conjunto deve ser realizada exclusivamente com base na documentação técnica vigente aplicável à aeronave.
Continue neste acervo
Fontes & rastreabilidade
- THM 350 - Manual de Instrução para Mecânicos - AS 350 B, BA e B2
Fonte técnica principal utilizada para elaboração deste conteúdo educacional: THM 350 - Manual de Instrução para Mecânicos, aplicável às versões AS 350 B, AS 350 BA e AS 350 B2. O capítulo Generalidades é utilizado como base para apresentação da configuração geral da aeronave, principais conjuntos, posto de pilotagem, identificação e documentação técnica.
Conteúdo adaptado para finalidade educacional no projeto HANGARETE. Não substitui documentação técnica vigente do fabricante, Manual de Manutenção, Manual de Voo, boletins, diretivas de aeronavegabilidade ou outros dados aprovados aplicáveis à aeronave.
